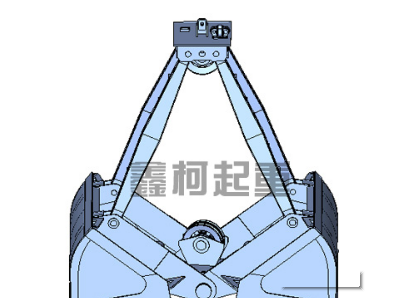

四繩抓斗的結構組成及工作原理

　　四繩抓斗的進料位置由提升設備上的提升鋼絲繩卷筒和提升鋼絲繩卷筒控制。卷繞在提升鋼絲繩卷筒上的兩根鍍鋅鋼絲繩的梁端固定在抓斗頭頂部的楔殼上，楔殼與抓斗頭頂部鉸接。

　　當起升鋼絲繩卷筒旋轉時，鍍鋅鋼絲繩按楔形殼體推動抓斗升降，起升鋼絲繩盤開閉，盤繞在卷筒上的兩根鍍鋅鋼絲繩按規定盤繞在抓斗頭頂部與承重梁活動滑輪之間到導輪上操作抓斗的打開和關閉。裝載時，在伸出的情況下，將抓斗降到料堆上。
　　此時，提升卷筒不移動。用哪個提升方向啟動提升卷筒，且提升繩不移動。在抓斗重量的作用下，原料被挖入抓斗的顎板中。抓斗完全關閉后，起升鋼絲繩卷筒與啟閉鋼絲繩卷筒一起啟動，將全抓斗提升至所需的高寬比，用提升設備將抓斗移至卸料位置。
　　沿下降方向啟閉鋼絲繩卷筒，起重鋼絲繩卷筒不動，抓斗開始倒料。抓斗橋式起重機主要由箱形橋架、抓斗小車、大車運行機構、司機室及電氣控制系統組成。揀選裝置是一種能抓取散裝物料的抓斗。抓斗橋式起重機有啟閉機構和起升機構。抓斗由四根鋼絲繩懸掛在啟閉機構和起升機構上。啟閉機構驅動抓斗閉合并抓取物料。
